Hướng dẫn cấu hình hoàn chỉnh Aruba chức năng mesh, roaming mô hình café, trung tâm thương mại…
Lưu ý:
- Sau khi config con IAP đầu tiên (tạm gọi node chính), các con IAP sau sẽ tự tải firmware phù hợp với firmware của node chính.
- Nếu firmware node chính version thấp hơn node phụ, node phụ sẽ downgrade xuống, ngược lại upgrade lên version cao hơn.
- Các đời IAP khác nhau sẽ có version firmware được hỗ trợ trong khoảng nhất định.
Ví dụ : IAP-135 max 6.4.4.8 trong khi RAP-109 có thể lên 6.5
Vì vậy, nếu RAP-109 đã config trước, IAP-135 không mesh được với 109 nhưng làm ngược lại, config 135 trước thì con 109 sẽ downgrade xuống để mesh với 135.
I. CẤU HÌNH NODE CHÍNH
Tùy chọn 1 con Aruba làm node chính (Preferred master) và chỉ cấu hình duy nhất con node chính này
- Reset về mặc định: Tắt IAP, nhấn giữ nút reset, cắm điện hoặc cáp LAN POE trong khi vẫn nhẫn giữ nút reset khoảng 5 – 10 giây.

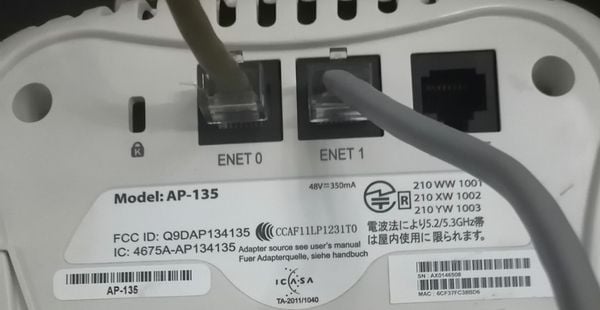

- Nối Lan của Router/Modem vào ENET của Aruba. Sau đó dùng wifi watcher quét tìm IP của IAP.
Dùng trình duyệt web truy cập ip vừa tìm được ( 192.168.68.212) và đăng nhập như hình dưới :
User/Password: admin/admin
Chọn quốc gia VN
Thông báo có thể đăng ký tài khoản Aruba Central dùng thử 90 ngày ( bỏ qua )
Trong trang config, nhấn chọn mạng Wifi mặc định SetMeUp (SetMeUp…) trong ô Network rồi nhấn nút [x] để xóa đi.
Nhấn New để tạo mạng mới. Đặt tên Wifi …. Sau đó bấm next
Trong tab VLAN
Network assigned – Router chính cấp IP cho các máy ( phát ip theo modem)
Virtual Controller managed – Aruba sẽ tự cấp IP ( nên chọn để không bị ảnh hưởng đến DHCP của router )
Trong tab Security, đặt các thông số bảo mật mạng Wifi theo ý bạn. Chọn các ô bên dưới Fast Roaming để Aruba giúp chuyển vùng nhanh các máy. Nhấn next để tiếp tục.
Chọn cấu hình như hìn dưới :
- Hoàn thành cấu hình Node Chính
II. CẤU HÌNH NODE PHỤ :
- Cấp nguồn và cắm LAN vào Enet các con Aruba còn lại
- Chờ đợi.. quá trình mesh sẽ hơi lâu đến khi thấy hiện kết nối như hình :
- Vào Edit các Aruba phụ và đặt tên để dễ nhận biết sau này lỗi khắc phục
- Sau khi đã đặt tên ta về lại node chính => system => Show advanced option => Extended SSID => chọn disabled ( bắt buột disabled các IAP phụ mới mesh không dây)
Chúng ta tiến hành khởi động lại toàn bộ hệ thống đồng thời rút dây LAN ra khỏi các Aruba phụ ( việc xây dựng hệ thống với các Node Phụ sử dụng dây nối LAN hay không thì tùy mô hình bạn xây dựng,..Bản thân các node phụ bây giờ đều có thể hoạt động dù có dây hay không)
Sau khi khởi động chúng ta đăng nhập kiểm tra
( đăng nhập bằng địa chỉ IP cũ nếu chưa chuyển qua wifi Aruba vừa đặt tên hoặc IP 172.31.98.1 nếu đã chuyển ), sau đó làm theo hình dưới :
Lưu Ý : vị trí các IAP khi lắp đặt nên do dbm trong khoản 70-80 để sóng mesh đạt tín hiệu tốt nhất
III. ĐỔI MẬT KHẨU MẶC ĐỊNH :
Để hệ thống an toàn chúng ta nên đổi mật khẩu đăng nhập như hình dưới
Chúc các bạn thành công !!
